高力ボルト当て板補修の分担軸力計算
高力ボルト摩擦接合で当て板された鋼板について，ボルト軸力低下，ばね定数，母材・当て板の分担軸力を計算します．(M22のみ対応)
基本条件
| 最大載荷荷重 Pmax (N) | 荷重分割数 | ||
| ボルト列数 | 初期ボルト軸力 Pbd (N/本) | ||
| ポアソン比 ν | 摩擦係数 μ | ||
| 断面欠損数 |
母材s・当て板pの条件
| Es (N/mm2) | ts (mm) | bs (mm) | |||
| Ep (N/mm2) | tp (mm) | bp (mm) |

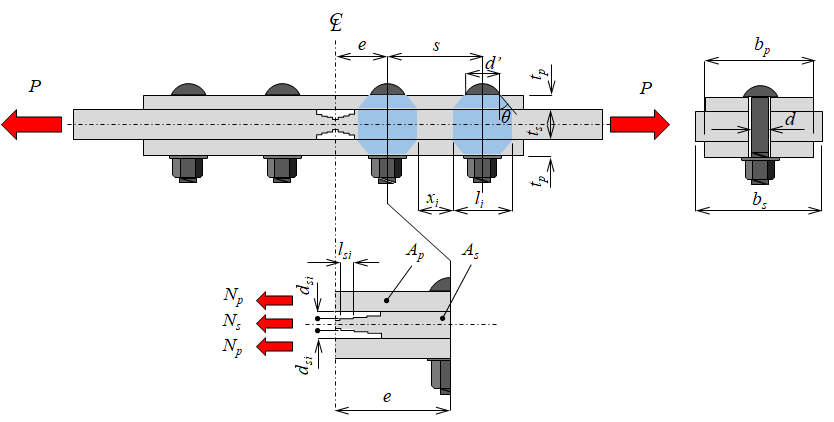

ボルト・配置条件
| ボルト径 d (mm) | ボルト頭径 d′ (mm) | 力の伝達角度 θ (degree) | |||
| ボルト間隔 s (mm) | 最終列中心から中央まで e (mm) |
ボルト区間条件
ボルト列数を変更すると，下表を自動生成します．各ボルト列ごとにボルト行数を入力できます．区間長l(i)，Ap(i)，ApG(i)は母材・当て板条件から自動計算しますが，手入力で修正することもできます．条件を変更した場合は表の値も更新されます．
断面欠損区間
中央対称の断面欠損のみを対象とします．複数の断面欠損は最終ボルト列からNo.1，2として，中央までの区間に存在するものとします．母材の片面欠損量と断面欠損長さ Ls(i) を入力します．断面欠損長さ Ls(i) が最終ボルト列のx(i) より長い場合は計算しません．
ボルト軸力からバネ定数を求める係数
初期値は論文式(M22のみ)から計算します．場合分けしきい値は変更できます．係数表の値は直接修正でき，現在のtp/tsとしきい値に応じて計算に使用されます．1列目のk下限は5000 N/mm2，2列目以降は45000 N/mm2として内部で扱います．
| 場合分け | α1 | β1 (N/mm2) | α2 | β2 (N/mm2) |
| tp/ts < しきい値 | ||||
| tp/ts ? しきい値 |
母材条件：
